在分布式光伏發展如火如荼的時候，分布式光伏項目屋頂荷載問題，特別是易形成較大項目規模的鋼結構彩鋼瓦屋面的荷載問題，成為了項目開發中最為重要的一個痛點。在開具荷載證明之前，如何對光伏發電屋頂承載力進行預判，以大致確定是否符合光伏項目的要求?
按時間分類：永久荷載(恒荷載)、可變荷載(活荷載)、偶然荷載(特殊載荷或偶然作用)。光伏電站系統屬于新增恒荷載。
作用面大小分類：均布載荷、集中荷載、線性荷載。
作用方向分類：垂直荷載、水平荷載。
2、屋面分布式光伏項目涉及的荷載
屋面結構自重：鋼筋混凝土樓板自重、屋面鋼梁檁條彩鋼板的自重、屋面保溫防水材料的自重、屋面原有構件及設備的自重(屬于恒荷載)。
光伏電站系統荷載：光伏組件，支架、基礎、電纜、匯流箱等(屬于新增恒荷載)。
風、雨、雪荷載：因建設光伏電站，而導致的風、雨、雪荷載的增大。
施工荷載(后期運維荷載)：施工階段，設備材料的吊裝、運輸、施工人員、施工設備等產生的作用影響，屬于活荷載。
地震不屬于荷載，地震是一種作用，關于地震作用的規定及驗算，見GB50011-2010《建筑抗震設計規范》。
3、荷載的預判
圖紙的模擬計算：通過建筑物結構圖紙，使用軟件(如MTStool、理正結構工具箱等)對主要受力構件(如檁條、樓板等)初步核算。
現場勘察：實際建筑物與設計圖紙對比，發現設計圖以外新增荷載或因后期改擴建變更的荷載。
室外：屋面增建的設備間，電梯間，空調機或天線的設備基礎、消防或通風管道等
室內：有無大面積漏水、梁板柱有無開裂、銹蝕及損毀、新增吊頂構件，屋面內部吊掛設備、屋面開洞、新增室內軌道吊車等。
如果想要獲得可靠的荷載數據，應當經過現場勘察后，結合現場實際荷載情況，再進行結構建模等系統的核算。
4、混凝土屋面荷載的預判
鋼筋混凝土屋面：新增光伏發系統的承載力校核驗算通過率大于80%。結構方面比較適宜安裝光伏發電系統。
側重注意的問題：私自建造的建筑物、建設年代久遠的老舊建筑，存在偷工減料的豆腐工程、私自改擴建情況影響了原建筑結構受力安全、與屋主溝通未來是否有屋面結構改擴建計劃。
混凝土預制板屋面、預應力雙T板屋面、馬鞍板屋面，通過選擇合適的安裝形式，如適當降低安裝傾角、避讓敏感區域、陣列加裝導流板、降低配重塊高度和重量等，亦可正在安裝光伏電站系統。
混凝土屋面光伏系統按單排組件最佳傾角進行安裝、混凝土配重上考慮，約0.45KN/㎡。
5、金屬屋面荷載的預判
金屬屋面：新增光伏系統的承載力校核驗算通過率小于50%。結構承載力不足情況較多，使用前需認真校核。
側重注意的問題：是否為正規設計單位設計、能否獲取原設計圖紙、是否私自建造、是否建設期替換過鋼材等級、私自改擴建情況影響了原建筑結構受力安全、與屋主溝通未來是否有屋面結構改擴建計劃。

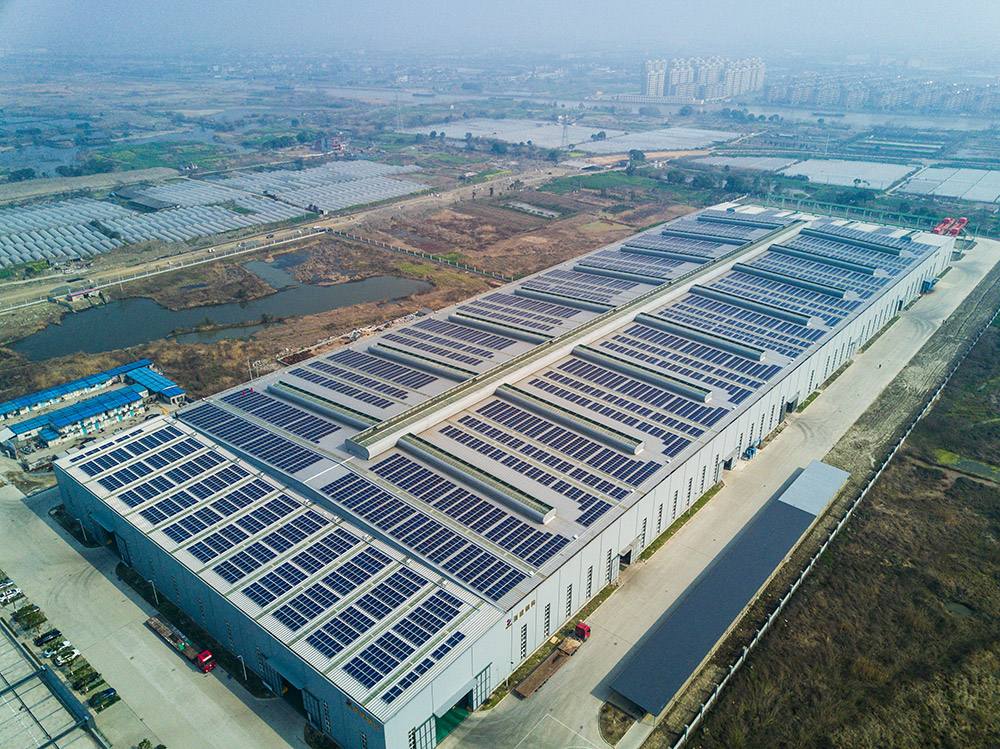

彩鋼瓦屋面光伏光伏系統按組件順屋面坡度平鋪安裝、支架檁條采用夾具夾在金屬屋面瓦楞上考慮，約0.15KN/㎡。
6、金屬屋面荷載的快速預判方法
經驗方法一：
非正規設計院設計、非正規施工單位施工、無圖紙或借圖建造的廠房，基本都不可使用。因為其結構安全不可控、野蠻施工隱患多、材料以次充好。如Q235材料替換Q345材料使用。
經驗方法二：
檁條跨度6米左右，檁條型號小于180，檁條核算易超限;
檁條跨度8米左右，檁條型號小于220，檁條核算易超限;
檁條跨度大于6米，檁條間的拉條僅為1道時，檁條核算易側向失穩。
以上主要針對常見的C型或Z型檁條的門式鋼架結構廠房進行預判，上述情況下通常存在增加光伏電站荷載后，應力比超限或撓度超限。
上述方法僅供各位在開發期間參考，在光伏發電項目實際設計中，應當由設計院對屋頂，特別是彩鋼瓦屋面進行荷載的校驗，保證項目安全性。
