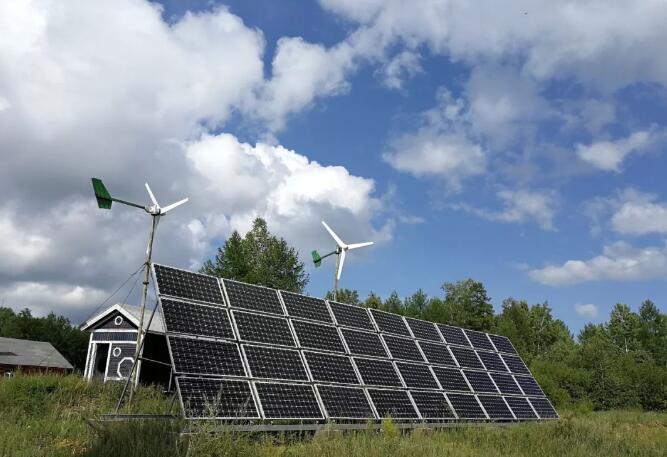

家用發電系統一般由太陽電池組件組成的光伏方陣、太陽能充放電控制器、蓄電池組、離網型逆變器、直流負載和交流負載等構成。如輸出電源為交流220V或110V，還需要配置逆變器。光伏方陣在有光照的情況下將太陽能轉換為電能，通過太陽能充放電控制器給負載供電，同時給蓄電池組充電；在無光照時，通過太陽能充放電控制器由蓄電池組給直流負載供電，同時蓄電池還要直接給獨立逆變器供電，通過獨立逆變器逆變成交流電，給交流負載供電。
中文名 家用太陽能發電系統
組成部分 太陽能電池組、控制器、蓄電池
發電原理 光伏發電
優點 投資小、建設快、占地面積小
核心 太陽能電池板
發電原理
光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變為電能的一種技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。光伏發電的優點是較少受地域限 制，因為陽光普照大地;光伏系統還具有安全可靠、無噪聲、低污染、無需消耗燃料和架設輸電線路即可就地發電供電及建設周期短的優點。
光伏發電是根據光生伏特效應原理,利用太陽能電池將太陽光能直接轉化為電能。不論是獨立使用還是并 網發電,光伏發電系統主要由太陽能電池板（組件）、控制器和逆變器三大部分組成，它們主要由電子元器件構成，不涉及機械部件,所以,光伏發電設備極為精 煉,可靠穩定壽命長、安裝維護簡便。理論上講,光伏發電技術可以用于任何需要電源的場合,上至航天器,下至家用電源,大到兆瓦級電站,小到玩具,光伏電源 無處不在。太陽能光伏發電的最基本元件是太陽能電池（片），有單晶硅、多晶硅、非晶硅和薄膜電池等。單晶和多晶電池用量最大，非晶電池用于一些小系 統和計算器輔助電源等。
國產晶體硅電池效率在10至13%左右，國外同類產品效率約18至23%。由一個或多個太陽能電池 片組成的太陽能電池板稱為光伏組件。光伏發電產品主要用于三大方面：一是為無電場合提供電源，主要為廣大無電地區居民生活生產提供電力，還有微波中 繼電源、通訊電源等，另外，還包括一些移動電源和備用電源；二是太陽能日用電子產品，如各類太陽能充電器、太陽能路燈和太陽能草坪燈等；三是并網發電，這 在發達國家已經大面積推廣實施。中國并網發電還未起步，不過，2008年北京奧運會部分用電由太陽能發電和風力發電提供。
設置原理
需要考慮的因素：
1、 太陽能發電系統在哪里使用？該地日光輻射情況如何？
2、 系統的負載功率多大？
3、 系統的輸出電壓是多少，直流還是交流？
4、 系統每天需要工作多少小時？
5、 如遇到沒有日光照射的陰雨天氣，系統需連續供電多少天？
6、 負載的情況，純電阻性、電容性還是電感性，啟動電流多大？
7、 系統需求的數量。
系統分類
太陽能發電系統分為離網發電系統與并網發電系統：
1、離網發電系統。主要由太陽能電池組件、控制器、蓄電池組成，若要為交流負載供電，還需要配置交流逆變器。
2、并網發電系統就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電這后直接接入公共電網。并網發電系統有集中式大型并網電站一般都是國家級電站，主要特點是將所發電能直接輸送到電網，由電網統一調配向用戶供電。但這種電站投資大、建設周期長、占地面積大，發展難度較大。而分散式小型并網發電系統，特別是光伏建筑一體化發電系統，由于投資小、建設快、占地面積小、政策支持力度大等優點，是并網發電的主流。
系統組成
太陽能發電系統由太陽能電池組、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V或110V，還需要配置逆變器。
太陽能板
太陽能電池板是太陽能發電系統中的核心部分，太陽能電池板的作用是將太陽的光能轉化為電能后，輸出直流電存入蓄電池中。太陽能電池板是太陽能發電系統中最重要的部件之一，其轉換率和使用壽命是決定太陽電池是否具有使用價值的重要因素。 組件設計：按國際電工委員會IEC：1215：1993標準要求進行設計，采用36片或72片多晶硅太陽能電池進行串聯以形成12V和24V各種類型的組件。該組件可用于各種戶用光伏系統、獨立光伏電站和并網光伏電站等。
原材料特點：電池片：采用高效率（16.5%以上）的單晶硅太陽能片封裝，保證太陽能電池板發電功率充足。 玻璃： 采用低鐵鋼化絨面玻璃(又稱為白玻璃)， 厚度3.2mm,在太陽電池光譜響應的波長范圍內(320-1100nm)透光率達91%以上，對于大于1200 nm的紅外光有較高的反射率。此玻璃同時能耐太陽紫外光線的輻射，透光率不下降。EVA：采用加有抗紫外劑、抗氧化劑和固化劑的厚度為0.78mm的優質EVA膜層作為太陽電池的密封劑和與玻璃、TPT之間的連接劑。具有較高的透光率和抗老化能力。TPT：太陽電池的背面覆蓋物—氟塑料膜為白色，對陽光起反射作用，因此對組件的效率略有提高，并因其具有較高的紅外發射率，還可降低組件的工作溫度，也有利于提高組件的效率。當然，此氟塑料膜首先具有太陽電池封裝材料所要求的耐老化、耐腐蝕、不透氣等基本要求。邊框：所采用的鋁合金邊框具有高強度，抗機械沖擊能力強。也是太陽能發電系統中價值最高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。
太陽能控制器
太陽能控制器是由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。
主要特點：
1、使用了單片機和專用軟件，實現了智能控制；
2、利用蓄電池放電率特性修正的準確放電控制。放電終了電壓是由放電率曲線修正的控制點，消除了單純的電壓控制過放的不準確性，符合蓄電池固有的特性，即不同的放電率具有不同的終了電壓。
3、具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制；以上保護均不損壞任何部件，不燒保險；
4、采用了串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM高3%-6%，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統由更長的使用壽命；同時具有高精度溫度補償；
5、直觀的LED發光管指示當前蓄電池狀態，讓用戶了解使用狀況；
6、所有控制全部采用工業級芯片（僅對帶I工業級控制器），能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制，定時控制精確。
7、取消了電位器調整控制設定點，而利用了E方存儲器記錄各工作控制點，使設置數字化，消除了因電位器震動偏位、溫漂等使控制點出現誤差降低準確性、可靠性的因素；
8、使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，使用極其方便直觀的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償的功能。其他附加功能如光控開關、時控開關都應當是控制器的可選項；
蓄電池
蓄電池的作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。太陽能蓄電池是‘蓄電池’在太陽能光伏發電中的應用，主要采用鉛酸免維護蓄電池、普通鉛酸蓄電池,膠體蓄電池和堿性鎳鎘蓄電池四種。 國內廣泛使用的太陽能蓄電池主要是：鉛酸免維護蓄電池和膠體蓄電池,這兩類蓄電池，因為其固有的“免”維護特性及對環境較少污染的特點,很適合用于性能可靠的太陽能電源系統,特別是無人值守的工作站。
蓄電池
逆變器
太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。
應用領域
一、用戶太陽能電源
（1）小型電源10-100W不等，用于邊遠無電地區如高原、海島、牧區、邊防哨所等軍民生活用電，如照明、電視、收錄機等；（2）3-5KW家庭屋頂太陽能并網發電系統；（3）光伏水泵：解決無電地區的深水井飲用、灌溉。
二、交通領域
如航標燈、交通/鐵路信號燈、交通警示/標志燈、宇翔路燈、高空障礙燈、高速公路/鐵路無線電話亭、無人值守道班供電等。
三、通訊/通信領域
太陽能無人值守微波中繼站、光纜維護站、廣播/通訊/尋呼電源系統；農村載波電話光伏系統、小型通信機、士兵GPS供電等。
四、石油、海洋、氣象領域
石油管道和水庫閘門陰極保護太陽能電源系統、石油鉆井平臺生活及應急電源、海洋檢測設備、氣象/水文觀測設備等。
五、家庭燈具電源
如庭院燈、路燈、手提燈、野營燈、登山燈、垂釣燈、黑光燈、割膠燈、節能燈等。
六、光伏電站
10KW-50MW獨立光伏電站、風光（柴油）互補電站、各種大型停車廠充電站等。
七、太陽能建筑
將太陽能發電與建筑材料相結合，使得未來的大型建筑實現電力自給，是未來一大發展方向。
八、其他領域包括
（1）與汽車配套：太陽能汽車/電動車、電池充電設備、汽車空調、換氣扇、冷飲箱等；
（2）太陽能制氫加燃料電池的再生發電系統；
（3）海水淡化設備供電；
（4）衛星、航天器、空間太陽能電站等。
