光伏發電系統主要由光伏組件、控制器、逆變器、電池等配件組成(并網不需要電池)。根據其是否依賴于公共電網，可分為離網和并網系統，其中離網系統獨立運行，不需要依賴電網。離網光伏系統配備蓄電池，保證系統的穩定供電，并可在光伏系統夜間不發電或雨天發電不足時提供負荷用電。
無論是何種形式的光伏組件，其工作原理都是將光能轉化為直流電，在逆變器的作用下轉化為交流電，最終實現耗電量和上網功能。

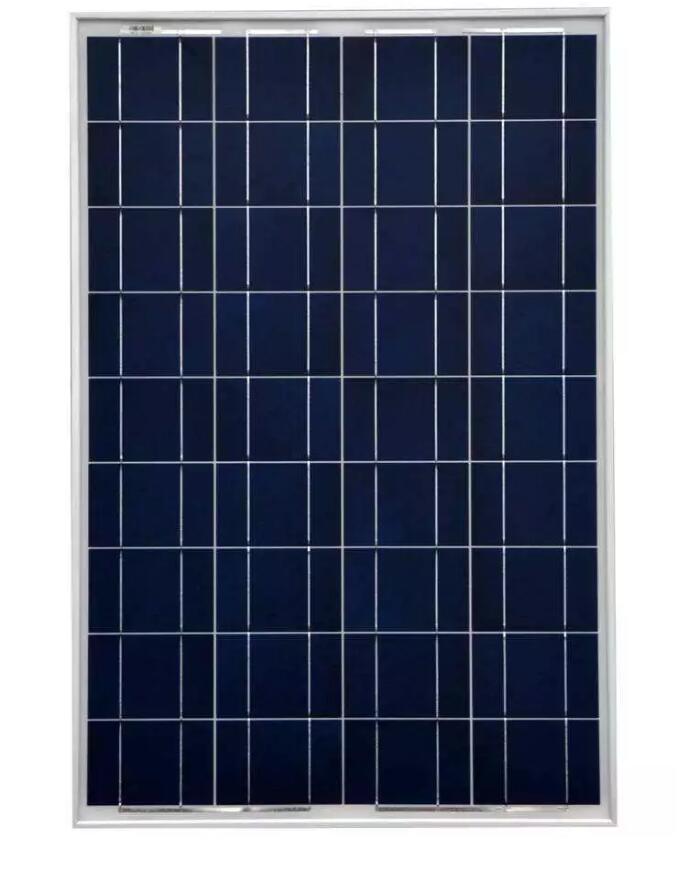

1. 光伏組件
光伏組件是整個發電系統的核心部件，由激光切割機或鋼絲切割機切割的光伏組件或不同規格的光伏組件組成。由于單個光伏電池電流和電壓很小,所以第一個系列高電壓,大電流和并行,通過一個二極管(防止電流反饋)輸出,然后封裝在一個不銹鋼、鋁或其他非金屬邊境,安裝在玻璃的背面,充氮密封。光伏組件串聯并聯形成光伏組件陣列，又稱光伏陣列。
房地產光伏發電工作原理:太陽照射在半導體pn結上，形成新的空穴電子對。在p-n結電場作用下，空穴從p區流向n區，電子從n區流向p區。其作用是將太陽能轉化為電能，并送往蓄電池進行儲存，或促進負載工作。
組件類型:
(1)單晶硅:光電轉化率≈18%，最高可達24%，是所有光伏組件轉化率最高的，一般采用鋼化玻璃和防水樹脂封裝，堅固耐用，使用壽命一般可達25年。
(2)多晶硅:光電轉化率? 14%,和單晶硅的生產過程是相同的,多晶硅的區別在于光電轉化率較低,價格低,人生是短的,但是多晶硅材料制造簡單、節省能耗,生產成本很低,所以它被大力發展。
(3)非晶硅:光電轉化率≈10%,單晶硅和多晶硅生產方法是完全不同的,是一種薄膜太陽能電池,這個過程大大簡化,硅材料消耗非常小,功耗較低,其主要優點是在弱光條件下也可以發電。
2. 控制器(適用于離網系統)
光伏控制器是一種能夠自動防止電池過充過放電的自動控制裝置。采用高速微處理器CPU和A / D模數轉換器精度高等特點,是一種微型計算機數據采集和監視控制系統,以及快速實時采集光伏系統當前的工作狀態,獲得光伏站工作的信息在任何時間,也詳細歷史數據積累的光伏電站,為評估光伏系統設計的合理性和測試系統組件質量的可靠性提供了準確而充分的依據，還具有串口通信數據傳輸功能，多個光伏系統可以代表集中管理和遠程控制。
3.逆變器
逆變器是將光伏發電產生的直流電轉化為交流電的裝置。光伏逆變器是光伏陣列系統中重要的系統平衡元件之一，可用于普通的交流供電設備。太陽能逆變器對光伏陣列具有特殊的功能，如最大功率點跟蹤和島嶼保護。
太陽能逆變器可分為以下三類:
(1)獨立逆變器:用于獨立系統，光伏陣列為電池充電，逆變器以電池直流電壓為能源。許多獨立的逆變器還包括電池充電器，可以從交流電源充電。通常這種逆變器不接觸電網，所以不需要孤島保護。
(2)并網逆變器:逆變器的輸出電壓可以送回商用交流電源，所以輸出串波需要與電源的相位、頻率、電壓相同。并網逆變器將有一個安全的設計，并將自動關閉輸出，如果它不連接到電源。如果電源關閉，并網逆變器沒有備用電源功能。
(3)備用蓄電池逆變器:一種特殊的逆變器，由蓄電池作為其電源，用蓄電池充電器給蓄電池充電，如果電量過大，就會給交流電源充電。該逆變器可在電網斷電時，按規定負荷提供交流電源。
4、電池(不需要電網連接系統)
蓄電池是光伏發電系統中的一種電能存儲裝置。目前，無鉛蓄電池主要有普通鉛酸蓄電池、膠體蓄電池和堿性鎳鎘蓄電池四種，廣泛應用于無鉛蓄電池和膠體蓄電池中。
工作原理:白天陽光照射在光伏組件上，產生直流電壓，將光能轉化為電能，再傳輸給控制器。控制器過充保護后，光伏組件發出的電能轉移到蓄電池中存儲，需要時使用。
