下面是作者Disciple的有關功率半導體的文章。
光電效應(PhotovoltaicEffect)是把太陽的光照轉換成電子，把光能轉換成電能，然后形成電壓的過程，即光生伏特效應。
硅片原料中加入硼原子和磷原子，形成PN結，在吸收太陽光后，由半導體產生的電子-空穴對，在勢壘區內建立一個電場，就會發生漂移。電子和氣泡漂移分離后分別流入N型和P型區。因此，就會在PN結周?chē)a(chǎn)生與勢壘電場方向相反的光生電場，從而產生正P型區和負N型區。

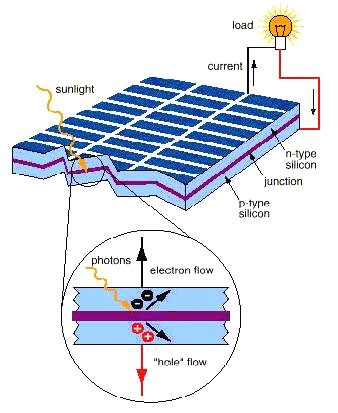

非平衡載流子是在PN結內部建電場的作用下產生的，當它反向穿過勢壘區時，就會產生漂移電流，也就是光電流。然后就可以對外輸出一定的能量。詳細情況見下圖：
讓我們從數學模型中進一步了解PV效應的原理：
線路如下
由上述電路我們可以計算出輸出電流I-U的方程式。
在這些參數中，UD是當量二極管兩端的電壓；Io是PN結的反向飽和電流；q是電子電荷，1.6*10=9C;k為玻爾茲曼常數，0.86*10*10=4eV/K;A是PN結曲線常數，取范圍1~5;T是熱力學溫度。
產生的電壓是：
U=UD-IRs
要得到光伏電池的I-U曲線，不僅要確定A、Iph、Io、Rsh、Rs等等值，還要研究光強與溫度的關系。
在二極管電流ID與電流Ish并聯電阻上，不計流過等效二極管的電流Ish，可獲得短路電流為。
S是光強，Sref是參考光強，取1000W/m？Tref是光伏電池溫度，Tref是參考溫度298.15K,Iscn是參考光強度和參考溫度下短路電流的數值。
當UD=U=Uoc時，得到的開路電壓為：
這些參數中，Uoc是開路電壓，Uocn是基準溫度和基準光強下的開路電壓。
功率最高點的電壓電流和功率分別為：
在這些參數中，Im是最大功率點的輸出電流；Imn是參考溫度和參考光強下的輸出電流；Um是最大功率點的輸出電壓；Umn是參考溫度和參考光強下的輸出電壓。
PV電池輸出電流：
其輸出電壓為V(光伏電池單片電壓一般為0.4~0.7V，一般串聯36/54/60/73/96片，電壓約為18/27/30/36/48V)，系數a、b分別為。
按照材料，光伏電池主要分為：?jiǎn)尉Ч瑁嗑Ч瑁蔷Ч瑁∧ぞЧ桦姵亍?/div>
上一篇：太陽能光伏發電的優勢及發展前景 下一篇：太陽能并非傳說中的事<blockquote id="gg8ie"></blockquote>
<strike id="gg8ie"><th id="gg8ie"></th></strike>
<dd id="gg8ie"><th id="gg8ie"></th></dd>
單晶硅電池轉換效率高，穩定性好，但成本高；
無晶硅太陽電池則具有生產效率高、成本低、轉換效率低、效率衰減快等特點；
鑄型的多晶硅太陽能電池則具有穩定得轉換效率，且性能價格比最高；
而薄膜晶體硅太陽能電池目前只能處于研發階段。
鑄造多晶硅太陽能電池已取代直拉型單晶硅，成為目前最主要的光伏材料。但鑄型多晶硅太陽能電池的轉換效率比直拉型單晶硅太陽能電池稍低，材料中存在著各種缺陷，如晶界、位錯、微缺陷和材料中的雜質碳、氧，以及工藝過程中有污染的過渡族金屬等，這些都是導致電池轉換效率低下的主要原因，因此對鑄造型多晶硅的缺陷和雜質規律及工藝中適當吸收雜質的方法進行研究，鈍化工藝是進一步提高其性能的關鍵。此外，尋找一種適用于鑄造多晶硅表面織構化的濕化蝕方法，是目前制備高效高效電池的重要技術。
太陽能電池作為太陽能逆變器中的能量轉換部分，其性能的提高是非常重要的，所以開發它我認為也是“急不可耐”的，當然還是要穩中求進。
