申請日：2013-12-17
專利公開號：CN204216820U
專利權人：河南省電力勘測設計院
發明人：施紅, 馮蕾, 徐滎, 李冬梅, 楊光, 張紅旭, 院曉濤, 陳蓉
背景技術
目前國內光伏發電系統，有兩種形式：地面上光伏發電系統；建筑物屋頂光伏發電系統。地面上光伏發電系統，要占用其他用地，涉及到土地征地，而建筑物屋頂光伏發電系統，能利用的面積有限，且光伏組件的布置常常受限。
浮筒可漂浮在水面上，具有良好的抗沖擊性，防UV，防腐蝕，性能穩定，價格合理，且它對環境無害，基本不用維護。水上浮筒安裝的光伏發電系統，就是將太陽能電池組件安裝在水面的浮筒上，它節省了常規光伏發電系統的占地，對水源要求不高，且該系統不僅可利用天然水源為太陽能電池組件降溫，提高光伏系統整體效率，還具有安裝和拆卸簡單、快速，對環境無害，輕巧、穩定和安全，免維護等特點。

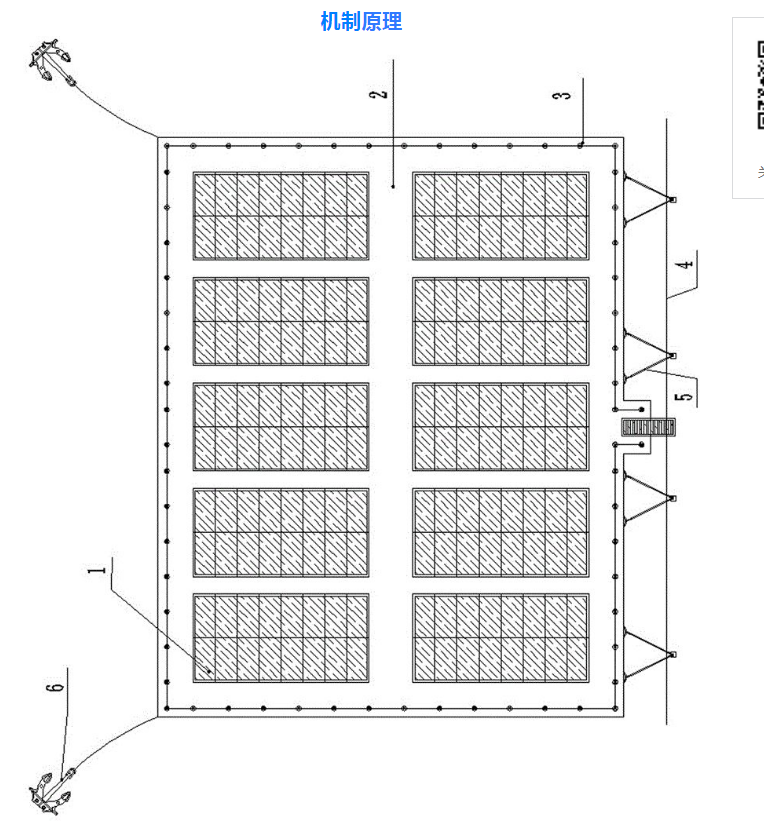

機制原理
太陽能電池方陣1、模塊式浮動平臺2、欄桿插孔3、靠近堤岸4、牽引鋼管5、水下錨6。
一種水上浮筒光伏發電系統，包括太陽能電池方陣，所述太陽能電池方陣固定在組合模塊式浮動平臺上。
所述太陽能電池方陣固定在組合模塊式浮動平臺上是指，太陽能支架插接在組合模塊式浮動平臺預留的欄桿插孔中。
靠近堤岸的組合模塊式浮動平臺由牽引鋼管固定。
組合模塊式浮動平臺的下方設有水下錨。
采用上述技術方案的本實用新型，光伏組件在浮筒的安裝組合及拆卸均十分方便，整個系統對水源無污染，不影響原水源的使用性質，可隨水源水面的漲落而自動升降，且基本免維護。
專利優勢
上述技術方案具有如下有益效果：
采用上述技術方案的本實用新型，光伏組件在浮筒的安裝組合及拆卸均十分方便，整個系統對水源無污染，不影響原水源的使用性質，可隨水源水面的漲落而自動升降，且基本免維護。
