光伏系統需要接地嗎?如果需要，你怎么磨它?針對這一問題，小編咨詢了相關資料和專業人士，總結了以下內容:
第一，光伏系統接地的重要性
將雷電引入地面，保證光伏系統設備的正常運行;防止故障電流、雷電流對設備或人體的傷害;防止逆變器交流側N和PE端產生電壓，逆變器誤差。
二、光伏系統接地分級
光伏系統的接地分為防雷接地和電氣接地。防雷接地設備包括閃光連接、引線和接地裝置。電氣接地可分為模塊試驗接地、逆變器接地和配電箱接地。介紹了元器件試驗接地的具體情況。
3.組件接地測試
1. 組件框架接地
很多人認為構件與支架是金屬本體，直接接觸傳導，只要做支架的接地，就不需要做構件。事實上，構件的鋁框和鍍鋅支架或鋁支架都已涂覆，不能滿足接地要求。只有元件的接地孔連接到支架上，才能使元件有效接地。

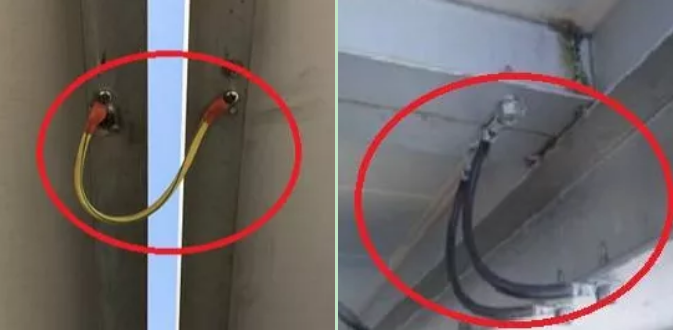

▲場景圖例1
總裝的地孔一般用于總裝串之間的連接，總裝串兩端的地孔連接到金屬支架上。
▲場景傳奇二
2. 組件支持接地
接地組件,通常選擇40 * 4毫米持平或從10或12圓鋼,地下埋深1.5米,光伏模塊的接地電阻不大于4Ω,達到接地電阻的要求,通常是通過添加減阻劑或選擇土壤埋率很低。
▲現場傳奇(扁鋼
▲現場傳奇(扁鋼
▲現場圖例(圓鋼)
3.雙面雙玻元件接地
首先，雙玻璃模塊需要接地嗎?
“沒有，”不愿透露姓名的小谷說。由于其自身的無邊框設計，雙玻璃模塊不會產生負偏置，且具有抗pid性能，不需要接地。
但是，如果安裝模式選擇邊界安裝，則需要以與傳統組件相同的方式接地。
關于雙層玻璃模塊不接地是否存在風險，目前存在不同意見。這個問題還在討論中。如果有進一步的數據，我將與你分享。
