【案例背景】
某案發地區出現連續強降雨，雨量超歷史極值，隨著周邊水位的迅速上升，該涉案發電站區受到周圍河道、水塘的洪水灌入，很快遭受特大洪水侵襲，導致項目整體停運，涉案電纜遭洪水浸泡受損。為查明損壞原因，當?shù)乇ｋU(xiǎn)公司委托鑒定對電纜損壞原因進行技術鑒定，我單位受理了此鑒定。

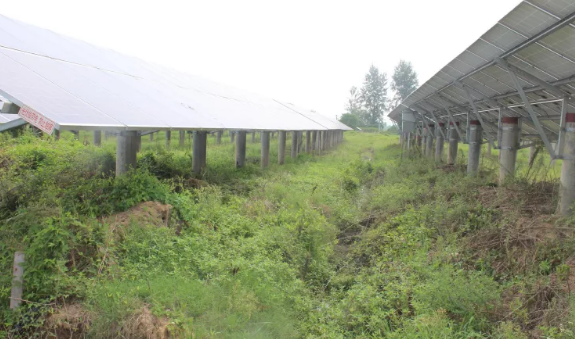

涉案電纜敷設現場情況
2
【現場調查】
鑒定人員第一時間至當?shù)匕赴l(fā)現場進行調查，對光伏站的運行情況進行記錄，對涉案電纜進行了絕緣檢測，并對部分涉案電纜進行拍照取樣，依據國家標準對涉案進行外觀檢查、成分分析、電氣測試等相關的技術分析。
由現場調查可知，涉案電纜因受洪水影響報電纜接地故障，該企業電纜主要用于光伏板與匯流箱之間電能傳輸，以及用于匯流箱與逆變器之間電能傳輸，均以直埋方式敷設。調查發現電纜穿管引入地下部分的鐵管端口未做封堵措施，也無避免電纜與鐵管口碰擦的保護措施。電纜采用直埋方式敷設，地面淺溝內殘余大量積水，未見鋪設有沙層，未見保護板，類似電纜長期浸泡在水中使用
通過試驗對涉案電纜外觀檢查結果發現，電纜外絕緣層不同程度損傷；電纜絕緣不符合標準要求且線芯銅綠為氧化造成；交聯聚乙烯材料的內絕緣層可見有棉絮狀的材質變性。
電纜破損處
電纜鎧生銹
3
【鑒定意見】
鑒定人員通過現場調查分析可知，涉案電纜穿管引入電纜溝時未對管口進行密封，管口也無避免損傷電纜的保護，導致電纜外絕緣層損傷；以及電纜敷設地點殘余大量積水，未見敷設有沙層，未見保護板，電纜長期浸泡在水中使用，在水分及交流電場的作用下產生材料變性，引起電纜絕緣水平下降并對地發生擊穿放電導致了電纜損壞。
鑒定報告獲得該保險公司的認可，為后續財產保險理賠提供了重要的幫助。
